屋根詳細と階段詳細
建築の美しさはディテール次第。屋根は建築の中で最も目立つ部分のひとつですが、止水、構造、断熱、通気、気密など要求される性能も多く、ほうっておくと分厚いぼてっとした印象になりがちです。

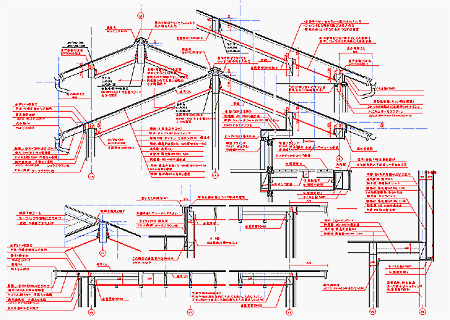

オガスタコラボでは、設計段階で様々な部位の屋根のディテールを描き、デザインをコンロールしています。SPF2×10の垂木は軒先で絞って、破風のせいは120に抑える予定です。
階段も見せ場の一つです。平面、断面、詳細の形でA3、1枚で整理。少ない枚数の図面で整理すれば、大工さんの混乱も少ないです。今回は2階までが蹴込板付きの箱状階段。2階から先が「ささら桁階段」となります。手摺は細身のスチールです。
by iplusi | 2016-11-18 11:22 | オガスタ新潟コラボ | Comments(0)
